Mermaid ERD 문법

Entity Relationship Diagrams | Mermaid

엔티티와 관계

<엔티티1> [<관계> <엔티티2> : <관계 이름>] 으로 구성됨.

• 엔티티1 : 엔티티 명이며 영문자나 _로 시작해야 하며, 숫자와 - 를 포함할 수 있다.
• 관계 : 두 엔티티 간의 상호 관계를 나타낸다.
• 엔티티2 : 다른 엔티티명.
• 관계 이름 : 엔티티1의 관점에서의 관계를 나타낸다.

HOUSE ||--|{ ROOM : contains 를 살펴보자.

위 예제는 “집은 하나 이상의 방을 포함할 수 있고, 방은 반드시 하나의 집에만 포함될 수 있다”로 해석된다. 위의 관계명은 엔티티1의 관점인 것을 확인할 수 있다. 엔티티2의 관점에서 봤을 때 동등 라벨은(?)은 추론하기 매우 쉽다.

위 문법의 <엔티티1> 부분만 필수이다. 이를 통해 관계가 없는 엔티티를 보여줄 수 있는데 다이어그램을 반복적으로 생성할 때 유용하다. 만약 뒷 부분 중 아무 부분이라도 넣게 된다면 모든 부분을 작성해야 한다.

관계 문법

각 문장의 관계 부분은 크게 3개로 나뉠 수 있다.

• 엔티티2의 관점에서 엔티티1의 cardinality
• 관계가 ‘자식’ 엔티티에 대해 신원을 부여하는지 여부
• 엔티티1의 관점에서 엔티티2의 cardinality

cardinality는 다른 엔티티의 요소가 해당 엔티티와 얼마나 연관될 수 있는지를 설명하는 속성이다. 위에서 다룬 예시에서는 집이 하나 이상의 방과 연관될 수 있었던 반면에 방은 하나의 집에만 연관될 수 있었다.

각 cardinality 표시자는 두가지 문자로 구성된다. 엔티티와 가까운 쪽이 최대 수를 나타내며, 다른한 쪽은 최소 수를 나타낸다.

엔티티1 기준	엔티티2 기준	의미
|o	o|	없거나 최대 하나
||	||	반드시 하나
}o	o{	없거나 하나 이상
}|	|{	하나 이상

Mermaid ERD에서는 多쪽에 limit을 제공하지 않는다.

식별 관계

부모 테이블의 키를 자식 테이블이 기본 키로 사용하는가? ⇒ 식별(O) VS 비식별(X)

관계는 식별 또는 비식별 관계로 분류될 수 있고 이는 실선과 점선으로 표시된다. 이는 해당 엔티티가 다른 엔티티 없이는 존재할 수 없는 종속적일 경우에 해당된다.

예를 들어, 사람들이 자동차를 운전할 때 보험에 가입하는 회사에서는 NAMED-DRIVER 에 대한 데이터를 저장해야할 수 있다. 모델링 단계에서는 먼저 하나의 자동차를 많은 사람들이 탈 수 있고 사람이 많은 자동차를 운전할 수 있다는 것을 관찰하는 것에서부터 시작할 수 있다. 두 개체는 서로 없이 존재 할 수 있으므로 이는 비식별관계이고 Mermaid에서는 아래와 같이 표현할 수 있다.

PERSON }|..|{ CAR : "driver"

위 표현식에서 .. 은 두 엔티티간의 관계를 표현할 때 점선으로 나타난다. 하지만 이 다대다 관계가 두 개의 일대다 관계로 나누면 NAMED-DRIVER는 사람과 차 둘 다 없이는 존재하지 못하는 식별관계인 것을 알 수 있다. 그렇기 때문에 --을 이용해 실선으로 표시하게 된다.

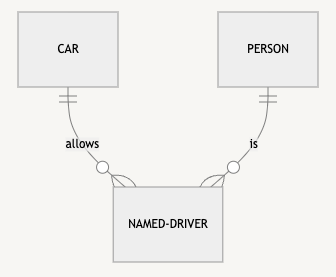

erDiagram
    CAR ||--o{ NAMED-DRIVER : allows
    PERSON ||--o{ NAMED-DRIVER : is

속성

속성은 {} 안에 여러 [자료형] [이름] 쌍으로 구성될 수 있다. 속성은 엔티티의 범위 안에 표시된다.

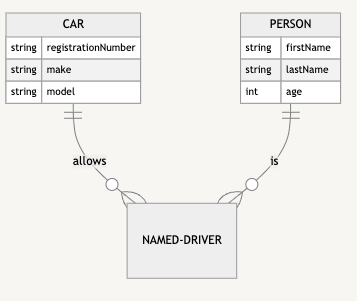

erDiagram
    CAR ||--o{ NAMED-DRIVER : allows
    CAR {
        string registrationNumber
        string make
        string model
    }
    PERSON ||--o{ NAMED-DRIVER : is
    PERSON {
        string firstName
        string lastName
        int age
    }

자료형은 반드시 영문자로 시작해야 하며 숫자, -, _ ,(), [] 을 포함할 수 있다.

이름은 자료형과 비슷하나 기본 키임을 표시하기 위해 *로 시작할 수 있다. 그 외에는 아무런 제한이 없으며, 유효한 데이터 유형의 암묵적인 집합도 존재하지 않는다.



엔티티 명 약칭(v10.5.0+)

[]을 이용해 약칭을 추가할 수 있다. 만약 아래와 같이 약칭을 추가하면 약칭이 엔티티명으로 표시된다. 띄어쓰기를 사용해야 한다면 " "를 활용할 수 있다.

erDiagram
p[Person] {
    string firstName
    string lastName
}

a["Customer Account"] {
    string email
}
p ||--o| a : has



속성 키와 비고

속성은 키 또는 비고가 있을 수 있다. 키는 주요 키, 외래 키, 고유키가 있고 각각 PK, FK, UK 로 표시한다. 하나의 컬럼에 대해 여러 키 제약을 명시하고 싶다면 쉼표(,) 로 이어 적는다.

비고는 큰따옴표(")를 사용해 처음과 끝을 감싼다. 비고는 내부에 큰따옴표를 포함할 수 없다.

erDiagram
    CAR ||--o{ NAMED-DRIVER : allows
    CAR {
        string registrationNumber PK
        string make
        string model
        string[] parts
    }
    PERSON ||--o{ NAMED-DRIVER : is
    PERSON {
        string driversLicense PK "The license #"
        string(99) firstName "Only 99 characters are allowed"
        string lastName
        string phone UK
        int age
    }
    NAMED-DRIVER {
        string carRegistrationNumber PK, FK
        string driverLicence PK, FK
    }
    MANUFACTURER only one to zero or more CAR : makes



추가

관계 이름에 두 단어 이상 사용하고 싶다면 큰따옴표(”)로 감쌀 수 있다.

관계 이름을 사용하고 싶지 않다면 ""와 같이 큰따옴표로 감싸진 빈 문자를 사용하면 된다.
